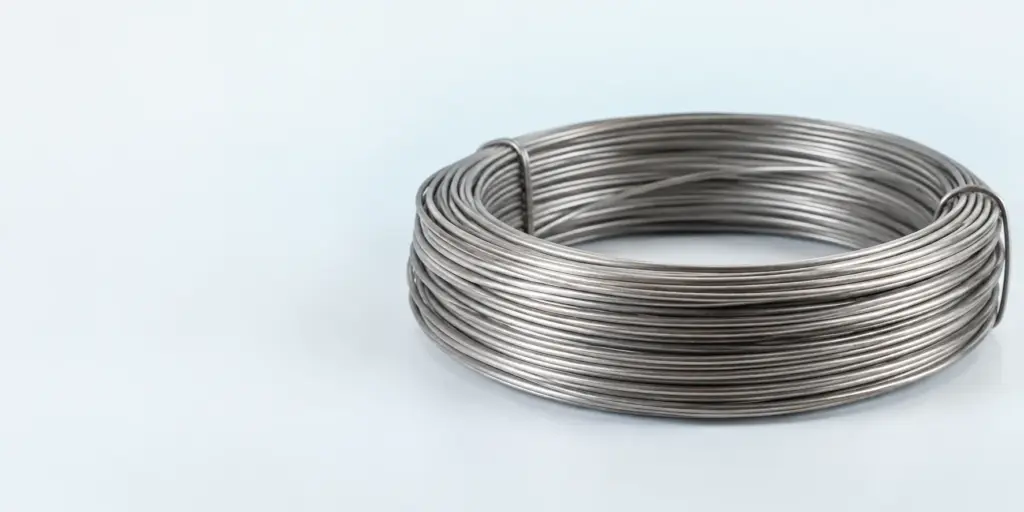

Сечение нихромовой проволоки: расчёт и подбор

Сечение нихромовой проволоки — это площадь её поперечного круга. Её рассчитывают по диаметру: A = πd²/4, а для площади 8 мм² нужен диаметр примерно 3,19 мм. Точную длину выбирают отдельно, поскольку она зависит от требуемого сопротивления и конструкции нагревательного элемента.

Запросить расчёт

Что означает поперечное сечение проволоки

Поперечное сечение получают условным разрезом проволоки перпендикулярно её продольной оси. Для круглого изделия форма такого разреза близка к окружности, поэтому расчёт сводится к определению площади круга. В технических расчётах используют обозначение A или S, а единицей обычно служит квадратный миллиметр.

Диаметр и площадь не являются взаимозаменяемыми параметрами. Диаметр указывают в миллиметрах, а площадь — в мм². При увеличении диаметра в два раза площадь возрастает в четыре раза, поскольку в формулу входит квадрат диаметра. Поэтому визуальная оценка толщины не заменяет измерение и расчёт.

Для нагревательной задачи площадь нужна не сама по себе. Она участвует в определении сопротивления участка, выборе длины и оценке размещения провода. Один и тот же материал при разных диаметрах и длине даст разные электрические параметры. Поэтому в заявке желательно указывать не только требуемое значение площади, но и цель применения, длину либо сопротивление.

Площадь сечения нихромовой проволоки по диаметру

Основная формула для круглого профиля:

A = πd²/4,

где A — площадь поперечного сечения, d — диаметр, π — математическая постоянная. Если диаметр измерен в миллиметрах, результат будет выражен в мм². Например, при диаметре 1 мм площадь равна примерно 0,785 мм². Это именно результат геометрического расчёта, а не отдельная табличная характеристика изделия.

Обратная формула используется, когда задана площадь:

d = √(4A/π).

Порядок действий простой. Сначала фиксируют исходную величину и единицы измерения. Затем подставляют диаметр в первую формулу или площадь во вторую. После вычисления результат округляют с учётом точности исходного измерения. Если диаметр определён приблизительно, большое количество знаков после запятой не повышает точность подбора.

Расчёт площади по измеренному диаметру

Для практического измерения подходит штангенциркуль с исправными губками. Проволоку проверяют в нескольких местах, особенно если она поступила в бухте или имеет следы механического воздействия. Замер выполняют без сильного сжатия, чтобы инструмент не изменил форму мягкого участка. Если полученные значения различаются, сначала выясняют причину: овальность, вмятина, загрязнение или неточность измерения.

После измерения диаметр подставляют в формулу. Для значения 2 мм расчёт выглядит так: A = 3,14 × 2² / 4, то есть около 3,14 мм². Для значения 3 мм площадь составляет около 7,07 мм². Эти примеры показывают, почему нельзя выбирать изделие только по приблизительному визуальному сравнению: небольшая разница диаметра заметно меняет площадь.

Если проволока плотно намотана, измерять нужно именно отдельный виток, а не ширину всей намотки. Если изделие соединено с контактами или покрыто загрязнением, перед замером учитывают только металлический диаметр. При ответственной сборке рассчитанное значение сверяют с фактическим размером поставляемой позиции.

Поперечное сечение нихромовой проволоки с учётом формы

Формула круга применима к круглой проволоке. Для ленты она не подходит: у ленты есть ширина и толщина, поэтому площадь прямоугольного поперечного сечения находят умножением ширины на толщину. Смешивать эти два вида продукции в одном расчёте нельзя.

В каталожном разделе представлены 4 позиции нихромовой проволоки и 2 позиции ленты. Все перечисленные изделия изготовлены из сплава Х20Н80. Проволока представлена по ГОСТ 8803-89 и ГОСТ 12766.1-90, а также по ТУ 14-1-3224-81 и ТУ 14-1-3225-81. Эти сведения относятся к ассортименту раздела и помогают сопоставить требование к изделию с доступным типом продукции.

Посмотреть доступные варианты можно в разделе Нихромовая проволока и лента. Если требуется сопутствующий металлический материал для другой операции, на сайте также есть разделы Проволока вязальная и Рукав сетчатый. Их назначение и форма отличаются, поэтому заменять ими нагревательную проволоку без отдельного расчёта нельзя.

Нихромовая проволока сечением 8 мм2

Для заданной площади 8 мм² используют обратную формулу:

d = √(4 × 8 / π).

Результат равен примерно 3,19 мм. Это расчётный диаметр круглой проволоки. При выборе конкретного изделия нужно сопоставить его фактический диаметр с полученным значением и учесть точность измерения, способ укладки и требования конструкции.

Важно не путать запись «8 мм²» с диаметром 8 мм. Число с единицей мм² обозначает площадь, а число с единицей мм обозначает линейный размер. Если принять диаметр 8 мм за площадь 8 мм², итоговый профиль будет значительно больше требуемого: по формуле его площадь составит около 50,27 мм².

Также нельзя автоматически переносить расчёт круглой проволоки на ленту. Для ленты сечение получают по двум размерам, и значение 8 мм² можно получить разными сочетаниями ширины и толщины. Поэтому в запросе на ленту следует указывать оба размера или требуемую площадь вместе с формой изделия.

Проверка результата для закупки

В заявке полезно разделять расчётное требование и параметр поставки. Расчётное требование может выглядеть как «круглая проволока, площадь около 8 мм², диаметр около 3,19 мм». Параметр поставки дополнительно включает материал и ссылку на подходящую позицию каталога. Для представленных изделий материалом указан сплав Х20Н80, а нормативные документы перечислены в таблице выше.

Если конструкция допускает только определённый диаметр, приоритетом становится диаметр. Если главным является электрическое сопротивление, одного значения площади недостаточно: потребуется определить длину и проверить сопротивление всего участка. В обоих случаях округление согласуют с реальными допусками и способом монтажа, а не выбирают произвольно.

Как выбрать диаметр и площадь

Подбор начинают с исходной задачи. Для простого геометрического соответствия достаточно знать требуемую площадь. Для нагревателя обычно важны сопротивление, напряжение питания, необходимая мощность, длина доступного участка и условия охлаждения. Без этих данных невозможно корректно решить, какой диаметр будет рабочим, даже если площадь уже известна.

Далее определяют форму изделия. Для проволоки применяют круговую формулу, для ленты — расчёт по ширине и толщине. Если в конструкции предусмотрена намотка, проверяют, поместится ли выбранный диаметр в заданное пространство. Отдельно оценивают радиус изгиба, крепление концов и участки контакта. Геометрический расчёт не учитывает эти монтажные ограничения.

Следующий шаг — сопоставление с ассортиментом. На странице раздела указаны 4 позиции проволоки и 2 позиции ленты, изготовленные из Х20Н80. Проволока представлена по ГОСТ 8803-89, ГОСТ 12766.1-90, ТУ 14-1-3224-81 и ТУ 14-1-3225-81. Если расчётный размер не совпадает с названием позиции, нужно уточнить фактические параметры и возможность применения, а не делать вывод только по обозначению.

Для подбора также фиксируют единицы. Площадь указывают в мм², диаметр — в мм, длину — в единицах длины, а сопротивление — в омах. Смешение единиц приводит к ошибкам в несколько раз и более. При переводе размеров сначала приводят все исходные данные к согласованной системе, затем выполняют вычисление.

Если нужен материал для другой задачи, не следует ориентироваться только на слово «проволока». Например, сечение нихромовой проволоки и выбор фильтровой сетки рассматриваются как связанные, но разные вопросы: сечение относится к геометрии проводника, а фильтровая сетка — к ячейке и конструкции полотна. Для выбора размера ячейки полезен отдельный материал Размер ячейки сетки: как выбрать фильтровую.

Получить расчёт под задачу

Как определить необходимую длину

Вопрос «сколько нужно проволоки» нельзя решить только по площади. Длина зависит от электрической схемы и конструкции: заданного сопротивления, выбранного диаметра, длины рабочего участка, количества секций и способа соединения. Если известны только материал и площадь, можно рассчитать геометрию сечения, но не метраж.

Для расчёта сопротивления используют зависимость R = ρL/A, где R — сопротивление участка, ρ — удельное сопротивление материала, L — длина, A — площадь поперечного сечения. В обратной форме длина определяется как L = R A / ρ. Чтобы получить численное значение, необходимо знать удельное сопротивление применяемого материала при соответствующей рабочей температуре. В переданных данных это значение не указано, поэтому подставлять произвольную цифру нельзя.

Практический порядок такой: сначала задают требуемое сопротивление или параметры электрической цепи, затем выбирают форму и площадь, после чего определяют длину по принятому справочному значению удельного сопротивления. Далее полученный метраж проверяют по габаритам нагревателя. Если проволока укладывается витками, учитывают шаг, количество витков, длину выводов и зоны, которые не должны нагреваться.

При отсутствии заданного сопротивления длину можно определить только как монтажный размер. Например, если известна длина канала или контура, проволоку берут с запасом на выводы и соединение, но величина такого запаса должна быть задана конструкцией или согласована с заказчиком. Выдумывать универсальный процент запаса нельзя, поскольку он зависит от изделия.

Сопротивление готового элемента проверяют после сборки измерительным прибором. Если оно отличается от расчётного, проверяют фактический диаметр, длину активного участка, места соединений и температурные условия. При нагреве электрические параметры могут изменяться, поэтому измерение при комнатной температуре не всегда описывает рабочий режим.

Какие данные передать для расчёта длины

• Форму изделия: круглая проволока или лента.
• Требуемый диаметр либо площадь для круглого профиля.
• Требуемое сопротивление или исходные параметры электрической схемы.
• Длину, габариты и способ укладки, если они уже определены.
• Материал, указанный для нужной позиции: для изделий раздела это сплав Х20Н80.
• Требование к нормативному документу, если оно задано проектом: ГОСТ 8803-89, ГОСТ 12766.1-90, ТУ 14-1-3224-81 или ТУ 14-1-3225-81.

Чем полнее исходные данные, тем меньше риск заказать неподходящий диаметр или недостаточный метраж. Если часть параметров неизвестна, в запросе следует прямо указать, что требуется подбор. Тогда расчёт можно разделить на два этапа: сначала определить сечение, затем уточнить сопротивление и длину по конструкции.

Контроль расчёта перед заказом

Перед оформлением заявки повторно проверяют единицы измерения и саму формулу. Для круглого профиля площадь должна расти пропорционально квадрату диаметра. Если диаметр уменьшили в два раза, площадь уменьшится в четыре раза, а не в два. Это простая проверка, которая помогает заметить ошибку при переносе данных.

Затем сравнивают форму изделия с расчётной моделью. Проволоку считают кругом, ленту — прямоугольником. Если в документации или чертеже указано только одно число без единиц, его нельзя безопасно трактовать как диаметр или площадь. Нужно запросить уточнение.

После этого проверяют количество. Длина рабочего участка не всегда равна длине закупки: часть материала может потребоваться для выводов, соединения или фиксации. Однако конкретный запас определяется чертежом и технологией. Если таких данных нет, поставщику передают имеющиеся размеры и отдельно отмечают, что окончательный метраж требуется рассчитать.

Для выбора продукции можно использовать страницу Нихромовая проволока и лента, а параметры заявки сформулировать через диаметр, площадь, материал и нормативный документ. Такой формат снижает риск подмены проволоки лентой и позволяет проверить соответствие позиции исходной задаче.

Частые вопросы

Как определить площадь поперечного сечения нихромовой проволоки?

Измерьте диаметр круглой проволоки и примените формулу A = πd²/4. Результат будет в мм², если диаметр задан в миллиметрах.

Как рассчитать площадь поперечного сечения нихромовой проволоки?

Диаметр возводят в квадрат, умножают на π и делят на 4. Для обратного расчёта диаметра используют формулу d = √(4A/π).

Нихромовая проволока сечением 8 мм2 — какой диаметр нужен?

Для круглого профиля нужен расчётный диаметр примерно 3,19 мм. Фактическую позицию проверяют по размеру изделия и условиям применения.

Сколько нужно нихромовой проволоки?

Точный метраж зависит от сопротивления и конструкции. При известном сопротивлении применяют зависимость R = ρL/A, но для численного результата нужно знать удельное сопротивление и рабочие условия.

Нихромовая проволока сколько выдержит?

По одному сечению это не определяется. Нужно учитывать длину, сопротивление, режим нагрева, отвод тепла и способ монтажа.
