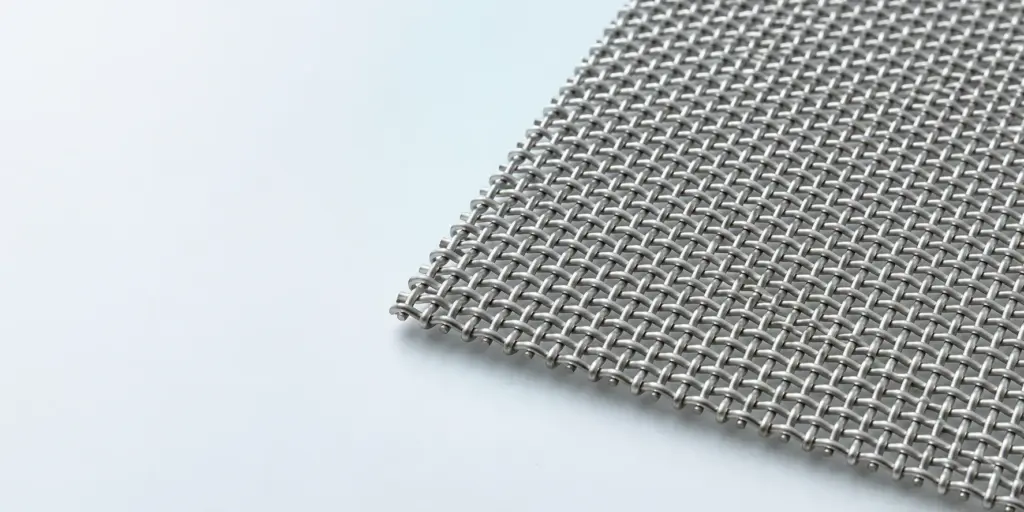

Размер ячейки сетки: как выбрать фильтровую

Размер ячейки сетки определяют по обозначению и техническим данным конкретного полотна, а не только по его номеру в каталоге. При выборе фильтровой сетки нужно сопоставить размер отверстия, материал, стандарт и условия работы изделия.

Запросить подбор сетки

Что называют размером ячейки

Ячейка — это отверстие между соседними проволоками тканого полотна. В фильтровой сетке отверстия образуются в результате переплетения проволок основы и утка. Геометрия ячейки влияет на то, какие частицы проходят через полотно, а какие задерживаются на его поверхности или в структуре фильтра.

В практической работе важно не смешивать несколько параметров. Размер отверстия, диаметр проволоки, число проволок и общий размер полотна описывают разные характеристики. Например, два полотна могут иметь похожий внешний вид, но отличаться по пропускной способности и способности удерживать частицы из-за разного диаметра проволоки или плотности плетения.

Для фильтровой продукции одной записи в наименовании может быть недостаточно. Обозначение позволяет найти нужную позицию, однако окончательное решение принимают по паспорту, карточке товара или запросу поставщику. Особенно это важно, когда в каталоге одновременно представлены изделия по разным нормативным документам.

Как определить размер ячейки сетки по обозначению

Первый шаг — зафиксировать полное обозначение позиции без сокращений и перестановок. Затем нужно определить, к какой группе относится изделие и по какому документу оно указано. В каталоге представлены фильтровые сетки полотняного плетения из стали 12Х18Н10Т. Часть позиций имеет обозначения 90, 100, 120, 160 и 200 и указана по ГОСТ 3187-76.

Отдельно представлена сетка № 450 с ТУ 14-4-432-94. Это показывает, что одинаковый принцип чтения номера нельзя без проверки переносить на изделия, относящиеся к разным нормативным документам. В обозначении важны не только цифры, но и ссылка на ГОСТ или ТУ.

В каталоге также есть позиции по ASTM E2016 с записями 110×900, 200×600 и 325×2300. Такой формат нельзя автоматически трактовать так же, как одиночные обозначения 90 или 200. Сначала нужно установить, что именно описывает каждая часть записи в документации конкретной позиции.

Поэтому алгоритм определения выглядит следующим образом:

• найти полное название и номер нужной позиции;
• проверить нормативный документ, указанный рядом с изделием;
• уточнить, относится ли обозначение к размеру ячейки, типоразмеру или другому параметру;
• сопоставить материал полотна с условиями применения;
• при отсутствии расшифровки запросить технические данные у поставщика.

Обозначения фильтровой сетки в каталоге

Разные способы записи встречаются потому, что продукция может выпускаться и описываться по различным системам. В одной группе указывают одиночные номера, в другой — составные записи с разделительным знаком. Эти обозначения нельзя сравнивать только визуально: требуется учитывать применяемый стандарт и описание товара.

Таблица показывает состав представленных в разделе обозначений, но не заменяет техническое описание изделия. Нельзя делать вывод о взаимозаменяемости двух полотен только потому, что в их номерах присутствуют похожие цифры. При заказе следует указывать обозначение полностью, включая нормативный документ, если он приведён в карточке.

Для фильтровальной задачи также имеет значение материал. В разделе представлена нержавеющая фильтровая сетка полотняного плетения из стали 12Х18Н10Т. Это нужно учитывать при подборе для среды, где важны свойства нержавеющего полотна. Если задача связана с нагревом, электрическим сопротивлением или иным специальным режимом, фильтровую сетку не следует выбирать по одному внешнему признаку.

Как измеряют ячейку фильтрового полотна

При визуальном осмотре сетки оценивают форму и регулярность отверстий, но такой способ не даёт надёжного значения. Увеличение изображения может помочь увидеть повреждения, загрязнение, нарушение плетения или деформацию, однако точный параметр берут из технической документации либо определяют измерительным контролем.

Перед проверкой образец должен быть расправлен без чрезмерного натяжения. Складки и перекосы меняют вид отверстий и могут привести к ошибочной оценке. Также следует отделять фактическое состояние готового полотна от его номинальных характеристик: загрязнённая или деформированная сетка визуально имеет другой проход, хотя исходное исполнение не изменилось.

При лабораторной или входной проверке обычно оценивают несколько участков, а не одну случайную ячейку. Это позволяет заметить неоднородность полотна и повреждения. Для закупки промышленной партии порядок контроля лучше заранее согласовать с поставщиком, особенно если сетка используется как сменный фильтрующий элемент.

Если в документах указано только обозначение, а расшифровка не приведена, безопаснее не переводить номер в миллиметры самостоятельно. В разных системах обозначений одна и та же цифра может иметь различное назначение. Правильный запрос должен содержать номер позиции, стандарт, материал и требуемое применение.

Как выбрать фильтровую сетку

Выбор начинают не с поиска самого мелкого отверстия, а с определения задачи. Нужно понять, какие частицы требуется задерживать, какая среда проходит через полотно и насколько важна пропускная способность. Слишком плотное полотно может увеличить сопротивление потоку, а слишком редкое — не обеспечить требуемое отделение. Конкретное соотношение определяется условиями процесса и данными оборудования.

Определить требования к фильтрации

Зафиксируйте минимальный размер частиц, которые должны задерживаться, если этот параметр известен из технологического задания. Если точного значения нет, опишите результат, который должен обеспечивать фильтр: очистка жидкости, газа, порошкового материала или отделение загрязнений определённого типа. Такой подход помогает не подменять рабочую задачу одним числом из каталога.

Также нужно определить, будет ли полотно использоваться самостоятельно, в составе фильтроэлемента, как опорный слой или как разделительная поверхность. Для разных конструкций важны разные свойства. Одной только величины отверстия недостаточно, если сетка должна сохранять форму, работать под нагрузкой или контактировать с агрессивной средой.

Проверить материал и исполнение

Для представленной фильтровой сетки материалом является сталь 12Х18Н10Т. При оформлении заявки следует указать, что требуется именно нержавеющее полотно нужного плетения, а также обозначение выбранной позиции. Нельзя заменять материал произвольной проволокой или сеткой другого назначения без подтверждения совместимости.

Если одновременно требуется проволочная продукция для изготовления креплений, каркасов или вспомогательных деталей, её следует искать в отдельной группе Проволока вязальная. Это не означает, что вязальная проволока может заменить фильтровое полотно: назначение и конструкция таких изделий различаются.

Сопоставить стандарт и обозначение

После определения задачи сравните доступные позиции внутри одной нормативной группы. Для изделий по ГОСТ 3187-76 в разделе указаны номера 90, 100, 120, 160 и 200. Сетку № 450 нужно рассматривать отдельно, поскольку для неё указан ТУ 14-4-432-94. Позиции с обозначениями 110×900, 200×600 и 325×2300 также выделяются отдельно как изделия по ASTM E2016.

При подготовке заявки полезно передавать поставщику не только желаемый номер, но и ссылку на нужную карточку товара. Если требуется аналог, необходимо заранее согласовать допустимые отклонения по материалу, плетению, обозначению и документу. Без такого согласования замена может оказаться непригодной для конкретного фильтра.

Получить расчёт и подбор

Где искать фильтровую сетку

Основная группа продукции размещена в разделе Сетка фильтровая нержавеющая. Там следует проверять полное обозначение, материал и нормативный документ каждой позиции. При заказе нескольких видов полотна лучше составить отдельную строку на каждое исполнение, чтобы не смешать номера и требования.

Смежные материалы могут потребоваться для других узлов оборудования, но их назначение необходимо разграничивать. Нихромовая проволока и лента относится к отдельной товарной группе и не является заменой нержавеющей фильтровой сетки. Если требуется разобраться в выборе металлического материала для нагревательной задачи, полезно прочитать статью Фехраль Х23Ю5Т или нихром Х20Н80: чем отличаются нагревательные сплавы.

Ошибки при выборе фильтрового полотна

Первая ошибка — считать любую цифру в названии прямым значением отверстия. У обозначения может быть другое назначение, а его расшифровка зависит от нормативного документа. Поэтому номер нужно проверять вместе с описанием позиции.

Вторая ошибка — сравнивать изделия только по размеру ячейки. Даже при близких отверстиях сетки могут отличаться материалом, диаметром проволоки, способом описания и областью применения. Для представленных изделий важно учитывать сталь 12Х18Н10Т и полотняное плетение, если именно такие характеристики требуются по задаче.

Третья ошибка — не учитывать фактическую конструкцию фильтра. Полотно может работать в рамке, цилиндрическом элементе или другом узле. При заказе нужно уточнить требуемый формат поставки, количество и возможность дальнейшей обработки. Эти сведения не следует подменять предположением по одному каталожному номеру.

Четвёртая ошибка — смешивать обозначения разных систем. Записи 90, 100, 120, 160 и 200 из группы по ГОСТ 3187-76 нельзя автоматически сопоставлять с 110×900, 200×600 и 325×2300 по ASTM E2016. Сначала сравнивают содержание параметров и документы, затем принимают решение о совместимости.

С чем сравнивать фильтровую сетку

Тканая сетка является отдельным видом изделия, и её не следует путать со сварной конструкцией. Если нужно разобраться в различиях между вариантами, используемыми для разных задач, обратитесь к статье Какая сетка подходит: сварная, тканая, фильтровая. Для выбора фильтрового полотна приоритетом остаются его отверстия, плетение, материал и соответствие конкретному узлу.

При сравнении предложений удобно использовать одну форму заявки. В ней указывают обозначение, стандарт, материал, требуемый объём и назначение. Такой формат снижает риск, что поставщик подберёт близкое по внешнему виду изделие, но с другим исполнением. Если параметр неизвестен, его отмечают как требующий уточнения, а не заменяют приблизительной цифрой.

Что указать в запросе поставщику

Для точного ответа достаточно передать исходные данные в структурированном виде. Укажите номер или запись из каталога, нормативный документ, материал, требуемую форму поставки и назначение. Если есть прежний образец, добавьте сведения о том, где он установлен и какую функцию выполняет.

• обозначение позиции: например, одиночный номер или составная запись;
• ссылка на нужный раздел или карточку изделия;
• требование к нержавеющей стали 12Х18Н10Т, если оно задано проектом;
• сведения о фильтруемой среде и режиме работы;
• необходимый объём и предпочтительный формат поставки.

Если требуется выбрать между несколькими позициями, перечислите их в одном запросе. Поставщик сможет сравнить варианты в рамках указанных документов и пояснить, какая характеристика определяет разницу между изделиями. Это надёжнее, чем выбирать по наиболее крупному или наиболее мелкому номеру.

Частые вопросы

Как определить размер ячейки сетки?

Проверьте полное обозначение позиции, нормативный документ и техническое описание. Если номер не расшифрован, запросите подтверждение у поставщика и не переводите его в конкретные единицы самостоятельно.

Что означает номер фильтровой сетки?

Номер обозначает конкретную позицию или исполнение в принятой системе описания. Его смысл устанавливают по стандарту и карточке товара, поскольку одиночный номер и составная запись могут использоваться по-разному.

Как выбрать фильтровую сетку?

Определите требуемую фильтрацию, материал, тип плетения и условия работы, после чего сопоставьте эти требования с каталогом. Для спорных случаев передайте поставщику полное обозначение и описание узла.

Чем отличаются обозначения 90, 100 и 200?

Это разные позиции, указанные в разделе по ГОСТ 3187-76. Выбирать между ними следует по технической задаче и данным конкретного полотна, а не только по величине номера.

Можно ли заменить сетку № 450 позицией с другим номером?

Автоматически заменять её нельзя: для № 450 указан ТУ 14-4-432-94, а другие позиции могут относиться к другой группе документов. Возможность замены подтверждают сравнением технических характеристик и условий применения.
