Что такое габионы в строительстве: выбор сетки

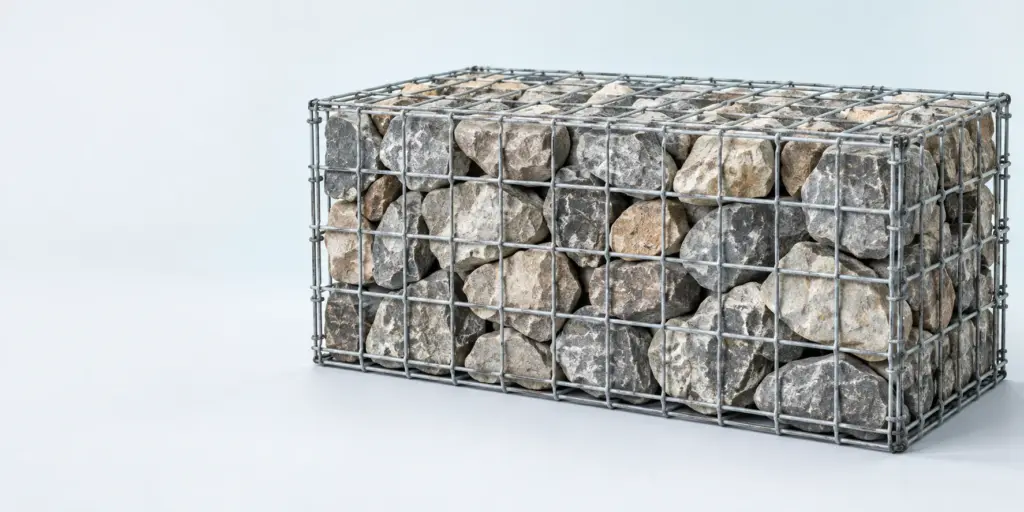

Что такое габионы в строительстве? Это объёмные сетчатые конструкции, заполненные камнем или другим подходящим материалом. Их применяют для укрепления склонов, откосов и грунта, а также для устройства подпорных и ограждающих элементов.

Запросить расчёт сетки

Устройство габиона

В основе габиона находится жёсткий сетчатый короб или секция. Конструкция сохраняет заданную форму за счёт металлической сетки, соединительных элементов и внутреннего заполнителя. После сборки короб устанавливают на подготовленное основание и заполняют камнем. В зависимости от назначения габион может иметь форму прямоугольного блока, панели, стены или отдельной секции.

Сетка в такой конструкции выполняет сразу несколько задач. Она удерживает заполнитель внутри короба, воспринимает часть механической нагрузки и не даёт материалу рассыпаться. Ячейка должна быть меньше фракции заполнителя либо подобрана так, чтобы камень не выпадал из конструкции. Если ячейка слишком крупная, заполнение будет нестабильным. Если она слишком мелкая, возрастает расход металла и может усложниться заполнение.

При проектировании учитывают длину, ширину и высоту секции, способ соединения стенок, массу заполнителя и условия размещения. Для ответственных конструкций параметры определяют проектом. Для небольших хозяйственных задач достаточно предварительно оценить габариты, размер камня, состояние основания и воздействие влаги.

Из чего состоит конструкция

Типовой габион включает сетчатые стенки, соединительные элементы и заполнитель. Стенки формируют дно, боковые поверхности, торцы и крышку. Соединения должны удерживать элементы в заданном положении во время заполнения и дальнейшей эксплуатации. Заполнитель размещают послойно, чтобы уменьшить пустоты и обеспечить устойчивость блока.

Для внешних поверхностей обычно выбирают камень с формой и размером, позволяющими получить ровную лицевую сторону. Внутри конструкции могут оставаться более мелкие фрагменты, если они не проходят через ячейку и не приводят к просадке. Материал заполнения должен соответствовать проектной задаче и условиям эксплуатации.

Основание также имеет значение. Если короб установлен на рыхлый, подвижный или размываемый грунт без подготовки, конструкция может осесть или изменить геометрию. Поэтому до монтажа проверяют состояние площадки, обеспечивают отвод воды и при необходимости устраивают выравнивающий слой. Конкретный состав подготовки зависит от объекта и не заменяет расчёт.

Где применяют габионы

Габионные конструкции используют там, где требуется удержать грунт, снизить риск осыпания или разделить пространство прочным заполненным блоком. Их устанавливают на склонах, у откосов, рядом с водоотводными участками и в местах, где необходимо ограничить перемещение грунта. Конструкция пропускает воду через пустоты между камнями, поэтому при грамотном устройстве не образует сплошную непроницаемую стену.

Одно из распространённых направлений — укрепление склонов. Сетчатые короба удерживают каменный заполнитель и формируют устойчивую массу у поверхности грунта. Такой подход применяют для локальных участков, подпорных сооружений и защитных элементов. При этом параметры габиона должны соответствовать высоте откоса, нагрузке и состоянию основания.

Другой вариант — устройство подпорных стенок. Несколько секций устанавливают рядами, создавая конструкцию нужной высоты и ширины. Нижняя часть воспринимает основную нагрузку, поэтому размеры, соединения и основание должны быть рассчитаны заранее. Нельзя выбирать сетку только по внешнему виду: важны жёсткость, толщина проволоки, размер ячейки и устойчивость к воздействию среды.

Габионы применяют и как элементы благоустройства. Из них делают декоративные стенки, бордюры, отдельные блоки, основания для малых форм и ограждающие секции. В таких задачах особенно важны аккуратная геометрия сетки, стабильность покрытия и соответствие размера ячейки выбранному камню.

Конструкции могут использоваться для разделения зон на участке, защиты отдельных участков от перемещения материала и формирования визуально выраженных ограждений. Однако назначение не отменяет требований к монтажу. Даже небольшой короб должен иметь устойчивое основание, надёжные соединения и заполнитель, который не проходит через ячейку.

При выборе металлических изделий полезно сначала определить, нужна ли именно сварная сетка для несущего короба, сетчатое полотно для вспомогательной задачи или материал другого назначения. В каталоге можно посмотреть раздел Сварные оцинкованные сетки, а также сравнить его с разделом Сварная сетка без покрытия.

Требования к сетке для изготовления габионов

Сетка должна сохранять форму короба при сборке, заполнении и эксплуатации. Для этого оценивают жёсткость полотна, качество сварных соединений, стабильность размеров ячейки и соответствие проволоки предполагаемой нагрузке. Чем крупнее и тяжелее заполнитель, тем внимательнее нужно подбирать конструкцию стенок и соединений.

Размер ячейки связан с размером камня. Заполнитель не должен свободно проходить сквозь отверстия. Одновременно ячейка не должна быть настолько малой, чтобы загрузка короба стала трудоёмкой или потребовала мелкого материала. На практике сначала определяют заполнитель, затем подбирают сетку.

В каталоге представлены сварные оцинкованные сетки с ячейками от 5×5 до 200×200 мм. Такой диапазон позволяет рассматривать разные варианты для мелких и крупных заполнителей, но окончательный выбор делают по фактическим размерам камня и конструкции. Наличие подходящей ячейки само по себе не означает, что изделие подходит для любой нагрузки.

Защитное покрытие важно при эксплуатации во влажной среде. Оцинкованная поверхность снижает воздействие коррозионных факторов по сравнению с изделием без покрытия, но конкретная стойкость зависит от условий объекта, состояния покрытия и других факторов. Если проектом предусмотрена сварная сетка без покрытия, необходимо учитывать отсутствие защитного слоя и требования к последующей защите.

В каталоге также есть сварная сетка без покрытия. Её можно рассматривать для задач, где покрытие не требуется либо предусмотрена отдельная обработка. Перед заказом проверяют, допускает ли выбранная схема монтажа применение материала без покрытия, особенно если конструкция будет постоянно контактировать с влагой.

Размер ячейки и форма короба

Ячейка влияет не только на удержание камня. Она определяет внешний вид лицевой поверхности, удобство укладки и расход материала. Мелкая ячейка позволяет удерживать небольшой заполнитель, но увеличивает количество сварных пересечений и может усложнять заполнение. Крупная ячейка визуально легче, однако требует более крупного камня и точного подбора фракции.

Для прямоугольного короба важна совместимость размеров листов или карт сетки с габаритами стенок. Чем меньше дополнительной подрезки и соединений, тем проще собрать конструкцию без перекосов. При раскрое учитывают места сгиба, нахлёста и фиксации. Если элементы соединяют отдельными креплениями, доступ к узлам должен оставаться удобным.

Толщина проволоки

Толщина проволоки влияет на жёсткость сетки и способность стенки удерживать заполнитель. При сравнении вариантов нельзя рассматривать этот параметр отдельно от размера ячейки и габаритов короба. Большой короб с тяжёлым камнем требует более внимательного подбора, чем небольшая декоративная секция.

Для сварной сетки с ячейкой 50×50 мм доступны варианты с толщиной проволоки 1–2,2 мм и 2,2–50 мм. Эти сведения используют как ориентир при подборе материала из каталога. Для конкретного проекта нужно уточнять фактическую позицию, форму поставки и применимость к планируемой нагрузке.

Как выбрать сетку для габиона

Выбор начинают не с каталожного названия, а с описания задачи. Нужно определить, будет ли конструкция декоративной, ограждающей, подпорной или предназначенной для укрепления грунта. От этого зависят габариты короба, масса заполнителя, схема установки и требования к сетке.

• Определите назначение и место установки конструкции.
• Задайте размеры короба и оцените массу заполнителя.
• Измерьте или уточните размер камня, который будет использоваться.
• Подберите ячейку, через которую заполнитель не проходит.
• Сравните толщину проволоки и требуемую жёсткость стенок.
• Решите, нужно ли оцинкованное покрытие.
• Уточните размеры полотна, способ соединения и возможность раскроя.

Для большинства решений сначала сравнивают сварные оцинкованные сетки с нужной ячейкой. Если условия допускают использование материала без покрытия, отдельно рассматривают соответствующий вариант. Не следует автоматически заменять сетку для короба штукатурным материалом: назначение, жёсткость и рабочие нагрузки могут отличаться.

Штукатурные оцинкованные сетки представлены с ячейками 25×25, 25×50 и 50×50 мм. Они предназначены для штукатурных работ, поэтому возможность их применения в габионе нужно оценивать отдельно. Посмотреть этот ассортимент можно в разделе Штукатурные оцинкованные сетки.

При заказе полезно передать поставщику исходные данные: размеры конструкции, размер заполнителя, требуемое покрытие, предполагаемое количество секций и условия размещения. Это снижает риск ошибки при выборе ячейки или толщины проволоки. Если габионы входят в состав подпорного сооружения, дополнительно предоставляют проектные требования и сведения об основании.

Получить подбор материала

Сборка и контроль готовой конструкции

Перед сборкой проверяют целостность сетки, соответствие размеров и отсутствие повреждений покрытия, если выбрано оцинкованное изделие. Элементы раскладывают на ровной поверхности, формируют стенки и фиксируют соединения. Геометрию контролируют до заполнения, поскольку после загрузки исправить перекос будет сложнее.

Заполнение выполняют постепенно. Камень укладывают так, чтобы внешняя поверхность сохраняла требуемый вид, а внутри не возникали крупные пустоты. При необходимости отдельные элементы фиксируют промежуточными связями. Крышку закрывают после проверки заполнения и формы короба.

Во время монтажа не следует бросать тяжёлый камень с высоты: это может деформировать стенки и повредить соединения. Нельзя также использовать заполнитель, который легко проходит через ячейку. После установки проверяют устойчивость секции, соединение соседних элементов и состояние сетки.

Для габионов, работающих рядом с водой или на склоне, особенно важны основание, отвод воды и защита от подмыва. Сетка удерживает заполнитель, но не заменяет инженерные мероприятия по стабилизации грунта. Если конструкция воспринимает значительную нагрузку, решение принимают по проекту.

Дополнительные сведения о металлических материалах и их назначении можно сопоставить с соседними публикациями: Как называется колючая проволока на заборе и Лист перфорированный ГОСТ: материалы и марки. Эти материалы посвящены другим изделиям, поэтому сетку для габиона выбирают отдельно по назначению.

Частые вопросы

Что такое габионы в строительстве?

Габионы — это сетчатые объёмные конструкции с заполнителем. В строительстве их применяют для укрепления склонов, откосов, грунта и устройства отдельных подпорных или ограждающих элементов.

Какую сетку выбрать для габиона?

Нужно учитывать размер и массу заполнителя, габариты короба, условия эксплуатации, требуемую жёсткость и наличие защитного покрытия. Для выбора используют сварную сетку с ячейкой, через которую камень не выпадает.

Чем отличается оцинкованная сетка от сетки без покрытия?

Оцинкованная сетка имеет защитное покрытие, а сетка без покрытия поставляется без него. Выбор зависит от условий эксплуатации и требований проекта.

Можно ли использовать штукатурную сетку для габиона?

Штукатурная сетка имеет другое основное назначение. Её применение в габионе допустимо рассматривать только после проверки ячейки, жёсткости, толщины проволоки и соответствия конструкции.

Как проверить сетку перед монтажом?

Проверяют размеры, геометрию, состояние сварных соединений и покрытия, если оно предусмотрено. Также сопоставляют ячейку и толщину проволоки с проектными требованиями и заполнителем.
