Нихромовая проволока своими руками: резак для пенопласта

Нихромовая проволока своими руками используется как нагреваемая нить в резаке для пенопласта: её закрепляют на раме, подключают к подходящему источнику питания и ведут материал через зону реза. Для рабочего инструмента важно согласовать размер и длину проволоки с питанием, обеспечить натяжение нити и организовать безопасное удаление выделений при нагреве пенопласта.

Уточнить наличие проволоки

Как выбрать нихромовую проволоку для резака

Начните не с источника питания, а с конструкции резака. Определите, какой участок нити должен непосредственно резать пенопласт, где будут находиться крепления и каким способом вы сохраните натяжение при нагреве. Длина рабочего участка и размер проволоки влияют на поведение нити при подключении питания. Поэтому решение для короткого ручного инструмента нельзя без проверки переносить на раму с более длинным резом.

В Нихромовая проволока и лента представлены проволоки Х20Н80 и Х15Н60. Указанные в каталоге диапазоны размеров позволяют отобрать позиции для дальнейшего согласования, но сами по себе не отвечают на вопрос, какой размер нужен конкретному резаку. Для выбора также нужны длина установленной нити, схема её крепления и сведения об источнике питания. Если этих данных пока нет, разумнее сначала сделать чертёж рамы и определить расстояние между контактами.

Таблица описывает ассортимент, а не готовые настройки резака. Не стоит считать любой размер из диапазона подходящим для любой длины нити. Слишком тонкую для выбранной конструкции проволоку легче повредить натяжением или неосторожным движением заготовки; более толстая при том же источнике питания может нагреваться иначе. Без параметров конкретной сборки обещать определённую скорость реза или рекомендовать фиксированный режим было бы некорректно.

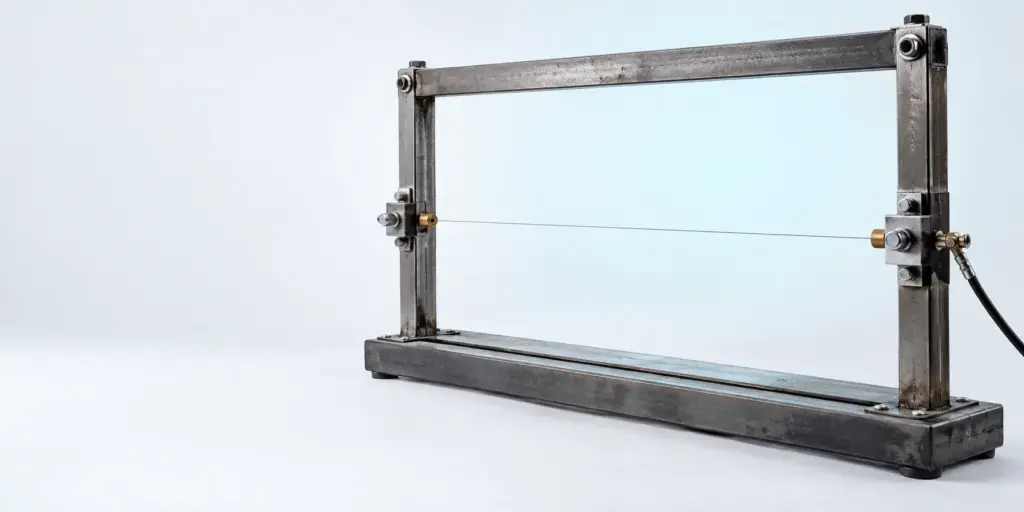

Резак из нихромовой проволоки своими руками: состав узла

Для резака нужны жёсткая основа, крепления нити, изолированные токоподводы, средство поддержания натяжения и источник питания, подходящий для собранной электрической цепи. Исполнение зависит от задачи. Ручная рама удобна, когда инструмент перемещают относительно заготовки. Стационарная рама подходит, когда пенопласт ведут вдоль закреплённой нити. В обоих случаях рабочий участок должен оставаться открытым для реза, но защищённым от случайного касания при переносе и настройке инструмента.

Сразу разделите механическую и электрическую части. Рама удерживает геометрию; контакты проводят ток; натяжитель компенсирует изменение длины проволоки при нагреве. Не поручайте одному непродуманному соединению все эти функции. Если контакт одновременно служит подвижным натяжителем, его положение может меняться во время работы, а электрическое соединение — ухудшаться. Крепления должны оставаться доступными для осмотра после полного отключения и остывания инструмента.

• Проверьте, не деформируется ли рама от усилия натяжения.
• Разместите токоподводы так, чтобы они не попадали под заготовку и не мешали движению рук.
• Предусмотрите отключение питания без необходимости приближаться к нагретой нити.
• Исключите контакт рабочего участка с деталями рамы, которые не должны быть частью электрической цепи.

Сборка рамы и крепление рабочей нити

Сначала соберите раму и проверьте её без подключения питания. Между точками крепления должна получиться прямая линия реза. Уберите острые кромки в местах, где проволока выходит из зажимов: повреждение в этой зоне может проявиться уже после нагрева. Закрепляйте нить так, чтобы её можно было заменить, не разбирая всю конструкцию. Контактные участки должны удерживать проволоку надёжно, а остальные элементы рамы — не создавать случайных электрических соединений.

Нить натягивают без попытки устранить любой возможный прогиб чрезмерным усилием. При нагреве она удлиняется, поэтому натяжение, достаточное в холодном состоянии, может оказаться недостаточным во время реза. Эту задачу решают конструкцией крепления: оно должно поддерживать ровное положение нити при изменении её длины. До электрических испытаний проведите через раму обесточенную заготовку. Так можно проверить, хватает ли места для движения пенопласта и не попадают ли пальцы на предполагаемую линию горячего реза.

Особое внимание уделите месту выхода кабеля от рамы. Кабель не должен тянуть за контакты при повороте инструмента или перемещении заготовки. Уложите его так, чтобы он не пересекал путь пенопласта и не касался нагреваемого участка. При ручном исполнении проверьте хват: инструмент должен удерживаться за предназначенную для этого часть, а не за токоподводы либо элементы около нити.

Питание резака из нихромовой проволоки своими руками

Питание подбирают под конкретную длину и размер установленной проволоки, а не по одному названию сплава. Для расчёта и проверки нужны параметры цепи и характеристики источника. В исходных сведениях о каталоге таких данных нет, поэтому универсальные значения напряжения, тока или мощности здесь не приводятся. Если нет опыта работы с электрическими цепями, схему и источник питания следует согласовать со специалистом до первого включения.

Рабочую нить нельзя подключать непосредственно к бытовой сети. Для самодельного резака используют подходящее низковольтное питание с электрическим отделением от сети, возможностью регулировки и необходимой защитой. Проверяйте не только надпись на источнике, но и его пригодность для предполагаемой нагрузки. Кабели, выключатель и соединения также должны соответствовать выбранной схеме. Повреждённая изоляция или неплотный контакт — основание остановить сборку, а не повод увеличить подачу питания.

Перед пробным включением уберите пенопласт от нити и убедитесь, что ничто не касается рабочего участка. Начинайте настройку с минимальной подачи питания, предусмотренной устройством, и изменяйте её постепенно. Оценивайте ровность нагрева, устойчивость натяжения и состояние контактов. Если нить ведёт себя нестабильно, питание отключают и ищут причину после остывания. Настраивать крепления под напряжением нельзя. Цель регулировки — управляемый рез, а не максимально заметное свечение проволоки.

Запросить подбор проволоки

Резка пенопласта нихромовой проволокой своими руками

Перед работой убедитесь, что пенопласт проходит через раму без упора в крепления. Разметьте заготовку и подготовьте опору: материал не должен проваливаться или резко менять положение при движении. Затем включите резак и дождитесь устойчивого рабочего состояния нити. Заготовку ведут плавно, без бокового давления на проволоку. Если для продвижения приходится заметно давить, не пытайтесь исправить ситуацию силой: проверьте питание, состояние нити и положение материала.

Качество реза зависит не только от нагрева. Перекос заготовки отклоняет нить и меняет линию реза; рывки оставляют неровный край; плохо закреплённый материал усложняет повторение одинаковых деталей. Для прямолинейной резки помогает направляющая, если она не мешает вентиляции и не касается нагретой части. При изготовлении нескольких одинаковых заготовок сначала проверьте настройку на обрезке того же материала и лишь затем переходите к основной партии.

Не оставляйте включённый инструмент неподвижно прижатым к пенопласту. После завершения прохода отведите заготовку от нити, отключите питание и дайте рабочему участку остыть. Видимая остановка нагрева не означает, что к проволоке уже можно прикасаться. Если следующий рез требует изменения положения нити или направляющей, выполняйте перестановку только на обесточенном инструменте.

Причины неровного реза и порядок проверки

Если линия получается волнистой, последовательно проверьте раму, натяжение и движение заготовки. Сначала убедитесь, что крепления не смещаются при лёгкой рабочей нагрузке. Затем посмотрите, остаётся ли нить прямой после нагрева. Только после этого оценивайте режим питания. Такой порядок помогает не маскировать механическую неисправность увеличением нагрева. Когда причина не установлена, продолжать резку с усилием не следует: можно повредить нить или контакты.

Если пенопласт плохо проходит через нить, возможны недостаточный нагрев, слишком быстрое продвижение или геометрия, при которой материал зажимает линию реза. Меняйте условия по одному: остановите работу, осмотрите конструкцию, проверьте свободный ход заготовки и лишь потом корректируйте подачу питания в допустимых для источника пределах. Если появляются признаки перегрева соединений, запах от электрической части или нестабильная работа источника, инструмент немедленно отключают и не используют до устранения причины.

Повторный обрыв проволоки тоже требует проверки всей сборки. Осмотрите кромки зажимов, усилие натяжения и то, не цепляет ли нить заготовку при подаче. Простая замена оборванного участка без поиска причины может привести к такому же результату. Полезно фиксировать для своей конструкции установленный размер проволоки, длину рабочего участка и наблюдения при пробном резе. Это позволяет сравнивать изменения при последующей настройке, не полагаясь на память.

Безопасность при нагреве и резке

При нагреве пенопласта образуются выделения, поэтому работу организуют с эффективным удалением воздуха из зоны реза. Не проводите испытания в закрытом помещении без подходящей вентиляции и не располагайте лицо над линией реза. Возможность сделать ровный край не отменяет необходимости учитывать свойства обрабатываемого материала и условия рабочего места. Если удалить выделения безопасным способом нельзя, от горячей резки следует отказаться.

Нагретая проволока опасна и после отключения питания, пока не остыла. Держите руки вне зоны реза, используйте устойчивую опору для пенопласта и не пытайтесь придерживать мелкие части вплотную к нити. Уберите с рабочего места посторонние материалы, которые могут попасть на горячий участок. Перед заменой проволоки, чисткой креплений или переносом резака отключите питание и дождитесь охлаждения. Самодельный инструмент нельзя оставлять включённым без наблюдения.

Электробезопасность проверяют до работы, а не после появления неполадок. Источник питания должен быть пригоден для собранной цепи; проводка — защищена от натяжения и случайного касания горячих частей; контакты — закрыты от непреднамеренного прикосновения там, где это требуется конструкцией. Не используйте инструмент с повреждённой изоляцией или ненадёжным выключателем. Любые изменения схемы выполняйте только после отключения источника от питания.

Что указать при заказе проволоки

Чтобы обсудить поставку, подготовьте марку из представленного ассортимента, требуемый размер и необходимое количество. Для подбора под резак дополнительно опишите длину рабочего участка и способ крепления. Эти сведения помогут отделить запрос на конкретную позицию каталога от вопроса о работоспособности самодельной конструкции. Не заменяйте техническое описание фразой «проволока для пенопласта»: одинаковое назначение не означает одинаковые условия нагрева.

Проволоку для резака не следует смешивать с изделиями для ограждений. Например, раздел 3Д панели ограждения относится к другой задаче и не служит источником параметров нагреваемой нити. Если параллельно подбираете материалы для забора, порядок выбора сетки разобран в статье Сетка оцинкованная толщина 1 мм: размеры и выбор, а вопросы крепления защитного элемента — в материале Монтаж колючей проволоки на забор: крепление Егозы. Эти материалы не заменяют расчёт и проверку электрической части резака.

Частые вопросы

Как сделать резак из нихромовой проволоки своими руками?

Соберите жёсткую раму, закрепите нить с возможностью поддерживать натяжение и выполните изолированные соединения с подходящим регулируемым низковольтным источником. До первого реза проверьте механическую часть без питания, затем настройте нагрев на пробной заготовке. Если параметры электрической цепи неизвестны, поручите подбор источника специалисту: одной марки проволоки для этого недостаточно.

Какая проволока подходит для резки пенопласта нихромовой проволокой своими руками?

В каталоге есть Х20Н80 и Х15Н60 с указанными выше диапазонами размеров. Выбор конкретной позиции зависит от длины рабочего участка, крепления и питания. Ни марка, ни размер по отдельности не гарантируют нужного результата: проволоку оценивают как часть собранного резака, а рабочий режим уточняют при безопасном пробном включении.

Как подобрать питание для резака из нихромовой проволоки своими руками?

Определите установленную длину и размер нити, после чего подбирайте источник, рассчитанный на получившуюся нагрузку и позволяющий регулировать нагрев. Предусмотрите защиту и надёжное отключение. Подключение рабочей нити напрямую к бытовой сети недопустимо. Если данных для оценки цепи нет, не выбирайте источник наугад.

Почему проволока провисает при резке пенопласта?

При нагреве проволока удлиняется, поэтому холодное натяжение не всегда сохраняется во время работы. Проверьте, не смещаются ли крепления, и предусмотрите компенсацию изменения длины нити. Не устраняйте провисание чрезмерным натяжением: сначала отключите питание, дождитесь остывания и осмотрите раму.

Как безопасно резать пенопласт самодельным резаком?

Обеспечьте удаление выделений из зоны реза, ведите заготовку без давления на нить и не касайтесь нагретых частей. Перед регулировкой, очисткой или заменой проволоки отключайте питание и дожидайтесь охлаждения. Если вентиляция, изоляция или работа источника вызывают сомнения, резку следует остановить до устранения проблемы.
