Толщина просечно-вытяжного листа: виды и расчет

Толщина просечно-вытяжного листа зависит от выбранной позиции: в переданных данных для ПВЛ Ст1 отдельно указаны 2,5 мм и диапазон 2–6 мм. Для заказа недостаточно назвать только толщину — нужно согласовать материал, размеры листа и параметры ячейки.

Уточнить параметры ПВЛ

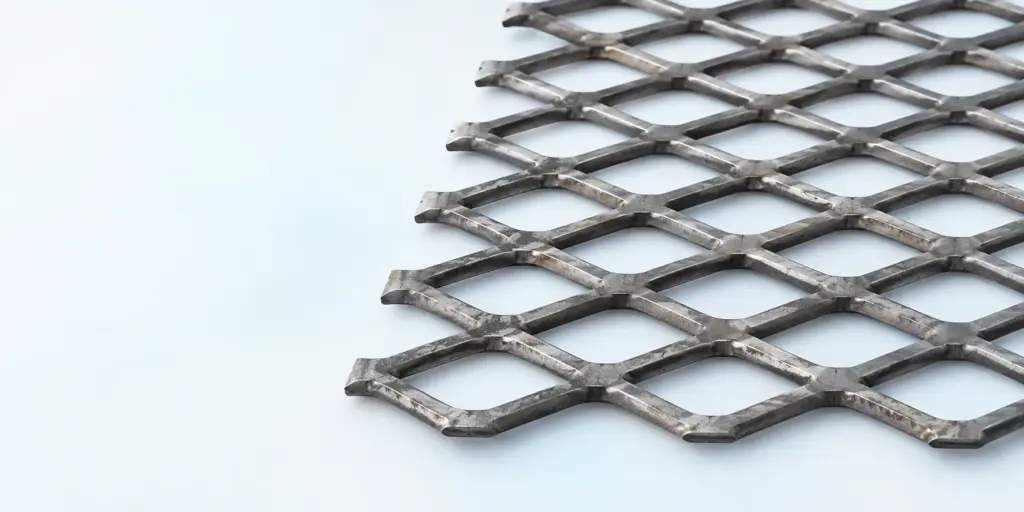

Просечно-вытяжной лист, или ПВЛ, получают из заготовки, в которой выполняют просечки и формируют ячейки вытяжкой. Поэтому при подборе важны не только габариты сплошного исходного материала, но и геометрия получившейся структуры. Листы одинаковой толщины могут по-разному подходить для настила, заполнения ограждения или защитного экрана, если у них различаются ячейки, перемычки и направление рисунка. Ниже разобрано, какие данные запросить у поставщика, как оформить чертеж и как посчитать потребность без подмены фактических характеристик приблизительными.

Что означает толщина ПВЛ

В заявке слово «толщина» должно относиться к определенному параметру изделия. Для обычного плоского проката вопрос часто кажется простым, но у просечно-вытяжной структуры есть перемычки и раскрытые ячейки. Если одна сторона указывает толщину заготовки, а другая ожидает получить габаритную толщину готового рельефа, одинаковая запись в миллиметрах не устранит расхождение. До согласования заказа уточните, какой размер приведен в карточке конкретного ПВЛ и какой размер требуется контролировать при приемке.

В исходных данных есть два описания ПВЛ Ст1: позиция толщиной 2,5 мм и указание диапазона 2–6 мм. Они не заменяют сведения о конкретном листе и не позволяют автоматически приписать любому изделию из этого диапазона нужные размеры ячейки. Для спецификации выбирают определенную позицию и фиксируют ее параметры. Если изделие нужно установить в паз, под прижимную планку или вплотную к соседней детали, отдельно согласуют необходимый монтажный габарит. Его нельзя надежно определить по одному слову «толщина».

Просечно-вытяжная сетка: толщина и геометрия

В разговоре ПВЛ иногда называют просечно-вытяжной сеткой. Для закупки эти слова сами по себе не описывают изделие: поставщику нужны материал, толщина, наружные размеры и геометрия ячейки. При сравнении предложений проверяйте, что толщина относится к одному и тому же параметру. Иначе две строки с одинаковым числом могут описывать изделия, которые различаются по фактическому профилю и условиям установки.

Размер и форма просветов влияют на то, что проходит через лист, насколько закрыт расположенный за ним объект и как выглядит поверхность. Перемычки образуют рабочую часть полотна, поэтому полезно запрашивать не только обозначение ячейки, но и понятную схему ее измерения. Для изделия, которое будет резаться и разворачиваться при монтаже, существенно также направление вытяжки. Если его не обозначить заранее, заготовки после раскроя могут иметь разную ориентацию рисунка. Толщина остается обязательной характеристикой, но не служит заменой этим данным.

Виды просечно-вытяжного листа

Для первичного разделения ассортимента удобно начать с материала. Доступны ПВЛ из стали, нержавейки, алюминия и оцинкованные. Выбор зависит от среды эксплуатации, требований к поверхности, конструкции крепления и условий дальнейшей обработки. Одно только название материала не подтверждает конкретную толщину, размеры ячейки или наличие листа нужного формата: эти сведения проверяют по выбранной позиции.

Таблица не является перечнем всех сочетаний характеристик. Например, приведенная длина Ст3сп ничего не говорит о его толщине, а диапазон толщины Ст1 не задает длину. Сравнивать варианты лучше по полному набору параметров, полученному для каждой позиции. Начать проверку ассортимента можно в разделе Просечно-вытяжной лист ПВЛ.

Параметры ячейки и размеры заготовки

При описании ячейки указывают ее размеры в согласованных направлениях, ширину перемычки, а при необходимости — схему замера. Слова «крупная» и «мелкая» не подходят для спецификации: разные участники заказа могут понимать их по-разному. Если важен проход воздуха, видимость через экран или задержание предметов, задачу переводят в требования к просвету. Если важны жесткость и крепление, дополнительно оценивают перемычки и участки, доступные для опоры.

Наружные размеры листа записывают отдельно от размеров ячеек. Длина 508–6000 мм, указанная для ПВЛ Ст3сп, описывает приведенный диапазон длины, но не позволяет определить ширину нужной заготовки. Также она не гарантирует, что любую длину внутри диапазона можно получить в сочетании с выбранными ячейкой и толщиной. Когда деталь изготавливают под проем, сообщите размер проема, желаемый размер готовой детали и условия подрезки. Это поможет отделить размеры поставляемого листа от размеров элемента после раскроя.

Направление рисунка отмечают до расчета потребности. При повороте заготовки ее наружные размеры меняются местами относительно проема, но требуемая ориентация ячеек может не позволить такой поворот. Для нескольких одинаковых деталей заранее решите, должен ли рисунок на них идти одинаково. Это особенно важно для видимых заполнений: геометрически подходящий обрезок не всегда подходит по расположению ячеек.

Чертеж просечно-вытяжного листа

Чертеж нужен, когда текстовой заявки недостаточно для однозначного изготовления или раскроя. На общем виде покажите наружный контур детали, расположение кромок, вырезов и зон крепления. Отдельно обозначьте материал, требуемую толщину и параметры ячейки. Стрелкой либо примечанием задайте направление рисунка относительно длины детали. Если изделие состоит из нескольких частей, укажите, где допускаются стыки и должны ли соседние листы совпадать по ориентации.

Для вырезов и отверстий задают положение относительно понятных базовых кромок. Не стоит оставлять формулировку «по месту», если подрезку планируют выполнить до поставки: изготовителю нужна проверяемая геометрия. Для кромки важно определить, допустимы ли открытые окончания ячеек или нужен иной вид края. Требования к обработке следует согласовать отдельно, а не считать их обязательным следствием выбранной толщины.

В примечаниях к чертежу полезно разделить параметры поставляемого листа и готовой детали. Лист может поступать под дальнейший раскрой, а деталь — устанавливаться в определенный проем с собственными требованиями к посадке. Если обозначение ячейки взято из предложения поставщика, приложите расшифровку или согласованную схему измерения. Тогда при проверке не придется восстанавливать смысл размеров по фотографии или устной переписке.

Расчет просечно-вытяжного листа

Расчет начинают с перечня деталей, а не с общей площади объекта. Для каждой детали записывают наружные размеры, количество, материал, толщину и направление ячеек. Затем выбирают доступный формат листа и проверяют, как детали размещаются на нем. Такой порядок помогает заметить ограничения, которые скрывает простой расчет площади: длинную деталь нельзя получить из листа недостаточной длины, а поворот заготовки может нарушить требуемую ориентацию рисунка.

Площадь прямоугольной детали рассчитывают как произведение ее длины и ширины в одинаковых единицах измерения. Сумма площадей показывает общий размер заготовок в плоскости, но не является готовым количеством листов. При раскрое учитывают расположение деталей, неизбежные остатки и заданные кромки. Если есть вырезы, не вычитайте их площадь из закупки автоматически: получившийся фрагмент можно использовать повторно только тогда, когда он подходит другой детали по размерам и направлению ячеек.

После составления схемы раскроя подсчитывают число целых листов выбранного формата. Для заказа с несколькими форматами расчет ведут по каждому из них отдельно. Если требуется оценка массы, запросите подтвержденную массу конкретного листа либо удельную массу выбранной позиции. Подставлять массу сплошного листа той же наружной площади без проверки нельзя: у ПВЛ часть материала раскрыта в ячейки. Не следует также переносить показатель массы с изделия другой толщины или геометрии. Для общей логики учета массы сетчатых материалов может быть полезна статья Сетка оцинкованная: вес 1 м² и рулона; ее данные не заменяют характеристики ПВЛ.

Получить расчет по заявке

Как выбрать ПВЛ под задачу

Сначала определите функцию детали. Для заполнения ограждения важны размеры проема, способ крепления, требуемый обзор и направление ячеек. Для экрана дополнительно опишите, что он должен пропускать или закрывать. Для настила и другой детали, воспринимающей нагрузку, одной толщины недостаточно: необходимо учитывать опоры, схему закрепления, геометрию листа и условия работы конструкции. Без этих данных нельзя обоснованно объявить конкретный вариант подходящим по прочности.

Затем выберите материал с учетом условий эксплуатации и требований к внешней поверхности. В доступных группах есть сталь, нержавейка, алюминий и оцинкованные изделия, но окончательный выбор делают по конкретному применению. Например, если предусмотрены резка и последующее крепление, заранее обсудите состояние обработанных кромок. Если важен внешний вид ряда одинаковых панелей, зафиксируйте одинаковую ориентацию ячеек и требования к стыковке.

После этого сопоставьте размеры детали с предложенным листом и проверьте возможность раскроя. Не выбирайте позицию только потому, что ее толщина совпадает с предварительным требованием: отсутствие подходящей длины, ширины или ячейки потребует изменения решения. Для конструкции ограждения ПВЛ можно сравнить с другими вариантами заполнения, представленными в разделе 3Д панели ограждения. Это разные изделия, поэтому параметры одного варианта нельзя без проверки переносить на другой.

Контроль размеров при приемке

При приемке сначала сверяют документы и маркировку партии с согласованной заявкой: материал, позицию, размеры и заявленные параметры ячеек. Затем проверяют листы по тем точкам и способам измерения, которые стороны определили заранее. Особенно важно заранее договориться, что именно понимается под толщиной: измерение несопоставимых участков изделия не даст надежного вывода о соответствии.

Наружные размеры проверяют отдельно от геометрии ячейки. Осмотрите кромки и направление рисунка, если они имеют значение для раскроя или монтажа. Для партии, из которой будут получать одинаковые видимые детали, полезно до начала работ приложить заготовки к схеме размещения. Это позволяет обнаружить несовпадение ориентации до резки. Если параметры в предложении или документах сформулированы неоднозначно, запросите уточнение до приемки в работу, а не исправляйте расхождение уже на объекте.

Данные для заявки поставщику

Короткая заявка «нужен ПВЛ заданной толщины» оставляет открытыми основные вопросы. Укажите назначение изделия, выбранный материал, толщину с понятным способом ее трактовки, размеры поставляемого листа либо готовой детали, параметры ячейки и количество. Приложите чертеж, если есть вырезы, отверстия, особые кромки или обязательное направление рисунка. Если формат еще не выбран, передайте размеры деталей и попросите предложить вариант для раскроя.

Отдельно сообщите, нужна ли поставка целыми листами или подготовленными заготовками. Для подготовленных деталей важны требования к кромкам и месту крепления; для целых листов — возможность разместить на них весь набор деталей. Если ПВЛ используется в составе ограждения, не смешивайте в одной строке характеристики заполнения и других элементов конструкции. По смежной терминологии ограждений можно обратиться к статье Как называется колючая проволока на заборе. Она описывает другой элемент и не определяет параметры просечно-вытяжного листа.

Частые вопросы

Какая толщина у просечно-вытяжной сетки?

В переданных данных для ПВЛ Ст1 указаны толщина 2,5 мм и диапазон 2–6 мм. Толщину конкретной позиции сверяют с предложением поставщика и уточняют, какой параметр изделия имеется в виду.

Какие бывают виды просечно-вытяжного листа?

По материалу доступны ПВЛ из стали, нержавейки, алюминия и оцинкованные. Внутри выбранной группы изделия дополнительно различают по размерам, толщине и геометрии ячеек; конкретное сочетание параметров нужно проверять.

Что указать на чертеже просечно-вытяжного листа?

Обозначьте наружный контур, толщину, материал, параметры и направление ячеек, а также вырезы, отверстия и зоны крепления. При необходимости дополните чертеж требованиями к кромкам и поясните, какие размеры относятся к готовой детали.

Как выполнить расчет просечно-вытяжного листа?

Составьте перечень деталей, разместите их на выбранном формате листа с учетом направления ячеек и подсчитайте требуемое число целых листов. Для расчета массы используйте только подтвержденный показатель выбранной позиции.

Как проверить толщину просечно-вытяжного листа?

Сначала согласуйте, какую толщину поставщик указал в описании и где ее следует измерять. Затем сопоставьте результат проверки с параметрами заказа, не подменяя толщину другим габаритом готового изделия.

При выборе ПВЛ фиксируйте толщину вместе с материалом, форматом и ячейкой. Для расчета количества используйте схему раскроя, а для изготовления нестандартных деталей — чертеж с однозначными размерами и направлением рисунка. Если часть характеристик неизвестна, укажите назначение и размеры детали: недостающие параметры можно уточнить до оформления заказа.
