Габион инструкция: сборка и монтаж забора

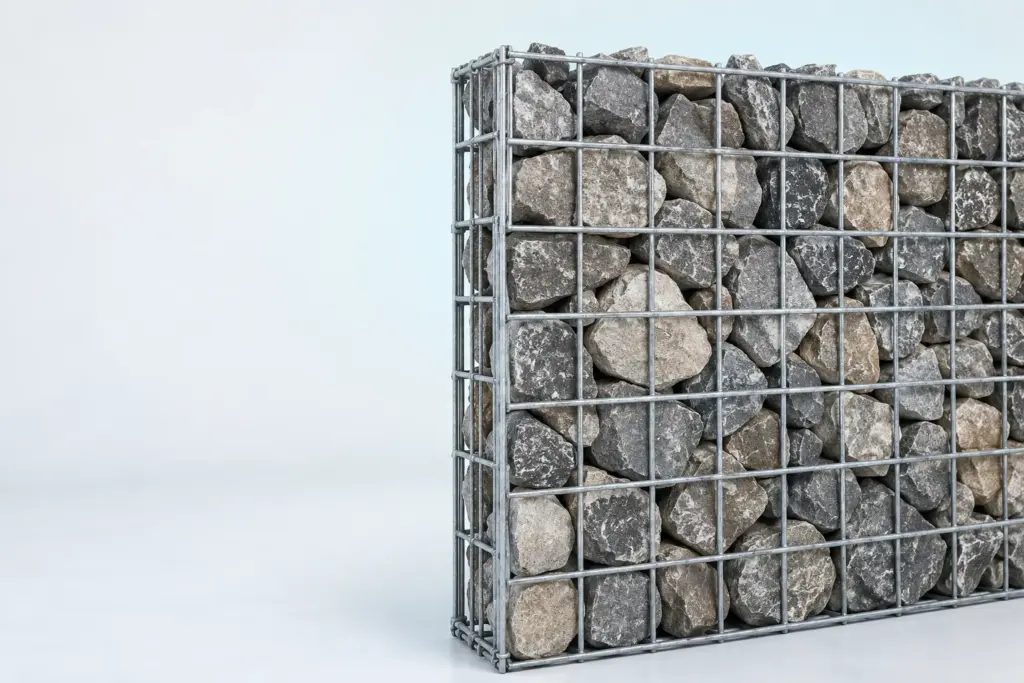

Габион инструкция — это порядок сборки сетчатого каркаса, его установки на подготовленное основание и заполнения камнем. Для забора сначала определяют конструкцию и крепление секций, затем проверяют сетку и соединения, укладывают камень и осматривают готовое ограждение.

Запросить расчёт материалов

Что подготовить до сборки забора

Габионный забор состоит из сетчатых секций с каменным заполнением. До закупки материалов определите, где пройдёт ограждение, какой должна быть его форма и как секции будут соединяться между собой. Отдельно продумайте участки с воротами, калиткой, поворотами и перепадами уровня земли. В этих местах обычную последовательность сборки приходится согласовывать с расположением опор и доступом для монтажа.

Осмотрите площадку. Важно понять, устойчиво ли основание, отводится ли с участка вода и не окажется ли нижняя часть сетки постоянно в сыром грунте. Если линия забора проходит по склону либо рядом с насыпью, нельзя считать габион простой декоративной перегородкой: сначала требуется определить, какие нагрузки будет воспринимать конструкция. Порядок подготовки основания и крепления в таком случае выбирают по проекту, а не по универсальной схеме.

Составьте перечень элементов: панели или заготовки для каркаса, соединительный материал, предусмотренные конструкцией крепления и камень. Сверяйте этот перечень с выбранной схемой секции. Недостаточно заказать сетку только по длине будущего забора: нужны стенки, перегородки и крышки, если они предусмотрены устройством каркаса. Заранее продумайте, где будут собираться пустые секции и как доставить заполнитель к месту укладки, не повреждая уже установленные панели.

Как выбрать сетку и соединительные материалы

Для каркаса забора обычно рассматривают панели из сварной сетки: их удобнее соединять в прямолинейные стенки и контролировать форму секции. При выборе сопоставляйте размеры ячеек с камнем, а жёсткость панели — с конструкцией ограждения. Камень не должен свободно выходить через ячейку. При этом одна только сетка не решает вопрос устойчивости: значение имеют основание, крепления, соединения стенок и распределение заполнителя.

Сварная стальная сетка выпускается по ГОСТ 23279-2012, в том числе оцинкованная. В каталоге также есть сварная нержавеющая сетка AISI 304 по ГОСТ 23279-2012. Эти сведения относятся к материалу сетки, а не подтверждают, что любое изделие из неё уже является готовой секцией для забора. Перед заказом уточните исполнение, форму поставки и пригодность конкретной позиции для намеченного каркаса. Разбор различий материалов есть в статье Сварная стальная сетка: выбор Ст3 и Вр-1.

Плетёная сетка-рабица представлена из низкоуглеродистой стали по ГОСТ 5336-80. Не подменяйте ею сварные панели без пересмотра конструкции: плетёное полотно и жёсткая панель по-разному ведут себя при сборке и заполнении камнем. Если сравниваете варианты ограждения, учитывайте не только название сетки, но и способ её установки. Дополнительный материал по теме — Сколько стоит сетка рабица: виды и монтаж.

Для вязки доступна проволока Ø1,2 мм по ГОСТ 3282-74. Её наличие не означает, что она подходит для каждого узла конкретного забора: способ соединения выбирают по принятой конструкции и проверяют до заполнения секций. На входном контроле осмотрите сетку и проволоку. Повреждения, заметные нарушения формы или покрытия лучше выявить сразу, пока материалы не закреплены и к ним есть свободный доступ.

Подготовка линии и основания

Перенесите положение забора на участок и проверьте, не мешают ли сборке существующие сооружения, коммуникации и насаждения. Разметка нужна не только для ровной линии. Она показывает, где секции будут стыковаться, где требуется поворот и останется ли место для установки опор, открывания ворот и обслуживания ограждения. Если проект предусматривает отдельные опоры, согласуйте их положение с соединениями каркасов до начала работ на основании.

Подготовьте площадку под принятую конструкцию. Уберите рыхлый материал и предметы, на которые нельзя надёжно опереть ограждение. Проверьте поверхность по линии установки: локальные провалы и перекосы позднее проявятся в положении панелей, а тяжёлое заполнение не исправит геометрию. При необходимости устройства основания его тип, размеры и крепления определяют по условиям участка и проекту. Нельзя назначить одинаковое решение для плотного грунта, склона и участка с переувлажнением.

До сборки решите, как будет организован отвод воды. Если вода скапливается у нижней части забора, это влияет и на основание, и на условия работы металлических элементов. Также предусмотрите безопасный подход к обеим сторонам секций: в процессе заполнения придётся контролировать положение наружной и внутренней стенки. Когда после установки доступа с одной стороны не будет, последовательность сборки и проверки меняют заранее, а не после укладки камня.

Сборка каркаса по шагам

Разложите элементы одной секции на ровной площадке и сверьте их с принятой схемой. Определите, какие панели образуют наружные стенки, торцы, дно, перегородки и крышку, если эти элементы предусмотрены. До соединения убедитесь, что соседние края совмещаются без принудительного изгиба. Попытка стянуть несовпадающие панели соединительным материалом создаёт напряжение в узле и осложняет последующее заполнение.

Соберите пустой каркас, последовательно соединяя соседние элементы. Контролируйте, чтобы соединение шло по всей необходимой линии стыка, а не держалось только в отдельных удобных местах. Открытые концы проволоки или других соединительных элементов не должны мешать укладке камня и дальнейшему осмотру. Если конструкция предусматривает внутренние перегородки либо связи между стенками, установите их до заполнения. После засыпки доступ к внутренним узлам будет ограничен.

Поставьте собранный каркас на подготовленное место и проверьте положение стенок. Секция должна соответствовать разметке, а соседние каркасы — стыковаться без заметного смещения. При необходимости поправьте положение сейчас: заполненный камнем короб значительно труднее перемещать. Затем выполните крепление к предусмотренному основанию или опорам и соедините секции между собой согласно выбранной конструкции. Не рассчитывайте, что масса заполнителя заменит заранее предусмотренные крепёжные узлы.

Перед загрузкой камня осмотрите каркас снаружи и изнутри. Проверьте стыки, перегородки, крепление к основанию и возможность закрыть верх. Удобно провести примерку крышки без окончательной фиксации: так сразу видно, не мешают ли ей соединения или перекошенные стенки. Если геометрия изменилась при установке, исправьте её до заполнения. На этом этапе ошибки устраняются без разборки уже уложенного камня.

Уточнить комплект материалов

Пошаговая инструкция забора габион при заполнении камнем

Подбирайте заполнитель с учётом ячейки сетки и внешнего вида готового забора. Основное практическое условие — камень удерживается внутри каркаса и не выпадает через стенки. Осмотрите партию до подачи к ограждению: мелкий материал, который проходит через ячейки, не заменит подходящий заполнитель. Слишком крупные отдельные камни могут затруднить равномерную укладку и закрытие секции.

Заполняйте каркас последовательно, распределяя камень по его длине и ширине. Не следует сначала перегружать одну стенку или один торец, оставляя противоположную часть пустой: это усложняет контроль формы. У видимых поверхностей укладывайте камни так, чтобы они опирались друг на друга и не создавали местного давления острыми выступами на сетку. Внутренний объём заполняйте без больших пустот, но не пытайтесь силой втиснуть каждый камень в неподходящее место.

По мере заполнения останавливайтесь и осматривайте стенки. Если панель начинает заметно выпирать, проверьте распределение камня и состояние предусмотренных внутренних связей. Не маскируйте деформацию новой порцией заполнителя: нагрузка на соединения только возрастёт. Сохраняйте доступ к узлам, которые ещё предстоит закрепить. При работе у соседних секций следите, чтобы заполнение одной не смещало незаполненную секцию и не нарушало их стык.

Перед закрытием верха проверьте, не выступает ли камень над кромками и свободно ли ложится крышка. Расположите верхний слой так, чтобы закрывающий элемент не приходилось притягивать усилием к деформированным стенкам. Затем выполните предусмотренные соединения крышки с каркасом. Если ограждение имеет открытый верх по принятому решению, проверьте устойчивость верхних камней и отсутствие элементов сетки, которые могут цепляться при обслуживании.

Контроль после монтажа и уход

Пройдите вдоль готового забора и сравните его положение с разметкой. Осмотрите стыки секций, места крепления к основанию, соединения стенок и верхние кромки. Проверьте, нет ли выпавших или подвижных камней, заметных перекосов и участков, где сетка испытывает местное давление. Такой осмотр нужен до уборки площадки: пока материалы и инструмент рядом, найденные недочёты проще исправить.

Проверьте также прилегающую территорию. Остатки проволоки и камня не должны оставаться на проходах или у ворот. Если после установки изменился сток воды вдоль ограждения, оцените, не направляется ли она к основанию секций. Уход за забором состоит прежде всего в периодическом осмотре соединений, покрытия сетки, положения камня и состояния основания. При обнаружении повреждения сначала установите его причину; простая замена выпавшего камня не устранит ослабленный стык.

Планируя последующие работы рядом с забором, не используйте сетчатые стенки как опору для складирования материалов или крепления постороннего оборудования без отдельной проверки конструкции. Габион рассчитан на работу как собранная система из каркаса, заполнителя и предусмотренных креплений. Изменение нагрузки, подкоп рядом с основанием или разборка части заполнения могут повлиять на положение всей секции.

Частые вопросы

С чего начинается габион пошаговая инструкция?

С осмотра участка, разметки линии и выбора конструкции забора. До заказа материалов определите, какие секции, крепления и основание предусмотрены, а также где будет место для сборки и заполнения.

Как собрать габион для забора пошагово?

Сначала соедините элементы пустого каркаса и установите предусмотренные внутренние связи. Затем поставьте секцию на подготовленное основание, закрепите её, проверьте форму и только после этого укладывайте камень.

Как выбрать сетку для забора из габионов?

Сопоставьте конструкцию каркаса с типом сетки, а размер ячейки — с выбранным камнем. Для панельной секции рассмотрите сварную сетку; исполнение и пригодность конкретного материала уточняйте до покупки.

Как заполнить габион камнем без деформации?

Распределяйте камень равномерно и периодически проверяйте стенки и соединения. Если сетка выпирает, остановите укладку и устраните причину, прежде чем продолжать заполнение.

Когда закреплять габионный забор на основании?

Положение и способ крепления определяют до загрузки камня. Пустую секцию проще выровнять, соединить с соседними и проверить, чем уже заполненный каркас.

Для подбора сетки и соединительных материалов подготовьте схему секций, условия установки и требования к заполнителю. Это позволит сопоставить материалы с конструкцией, не подменяя проект произвольным набором изделий.
